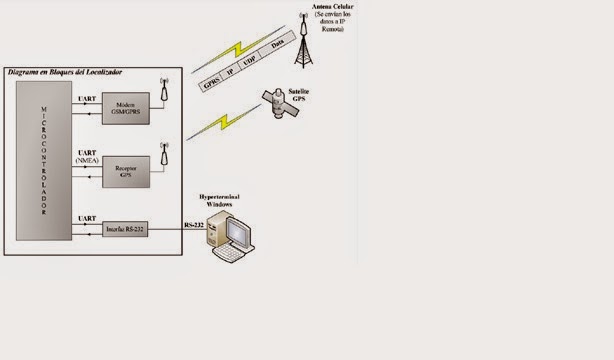

En el
diagrama, se expone que los datos viajan desde el satélite y luego es recibido
por el dispositivo GPS-GSM-GPRS que tiene comunicación, con la Red Celular para
que sean enviadas al Internet, hasta a un servidor. En este servidor, se
almacenan los datos enviado por el gps que se encuentra instalado en el
vehículo, contienen, el identificador, las coordenadas, fecha, velocidad, y un link
para verlo por una página web.
Sistema Satelital.
El
receptor GPS, siempre está recibiendo la señal procedente de los satélite.
Con un interfase estándar, para el intercambio de datos y algunos comandos de
información.
La misma
contiene Latitud, longitud, velocidad y fecha.
Sistema Celular.
Está
conformado por un microcontrolador, el modulo GSM/GPRS y la Red Celular, el
equipo GPS, posee internamente un microcontrolador, que nos permite la
programación de aplicaciones. El sistema puede iniciar su funciones de dos
formas: local o remota. Para hacerlo localmente es necesario accionar el
interruptor del sistema y remotamente se puede lograr, mediante unas llamadas
telefónicas. Una vez que el sistema ha recibido la señal de inicio se realiza
el proceso de configuración y conexión GPRS con la red. Cuando este proceso se
concluye, se establece la configuración y conexión TCP/IP. Una vez que el
equipo y servidor de información vía TCP/IP se procede con la adquisición y
procesamiento de los datos provenientes del sub-sistema satelital que viene
directamente del módulo GPS, los datos son tomados a través de una interfase
serial a sincrónica de comunicación, entre los dos sub-sistemas
(Satelite-Celular) son almacenados en la memoria del microcontrolador para que
sean empaquetados y finalmente transmitidos por la interfase a la red celular
por via GPRS.
De lo que
hemos explicado, en el sub-sistema Celular el equipo GPS es el origen de la
comunicación, ya que es el que transmite los datos a la red celular. Para
iniciar la transmisión el equipo GPS deber ser reconocido por la red. Razón que
utilizamos una tarjeta SIM Card, propio de la operadora celular, del cual
haremos uso de su estructura de red. Ya dentro de la arquitectura de red GPRS
se envían los datos al Internet.
Sistema de Red.
Lo
conforma el internet y el servidor de información. El internet constituido de
múltiples redes a través del cual, se transportan paquetes vía TCP mediante el
uso de direcciones IP; nos servirá de
enlace con el sub-sistema celular. La aplicación Servidor GPS, es un
programa desarrollado y tiene como función básica recibir por un puerto de red
determinado, en espera de paquetes TCP/IP proveniente del equipo GPS. Se recibe
una trama de contiene los datos GPS, esta trama sirve para identificar el
equipo y su información, las etiquetas son la longitud, latitud, fecha, y
velocidad.
